工場・店舗向け工法

遮断熱工法 折板屋根用

特許取得済

特許:第6465640号 特許:第6465670号

折板屋根の上にサーモバリア(遮熱シート)を施工するだけで熱を遮断し、空気層が完璧な断熱効果をもたらします。
既存の建物を短期施工・低価格省エネ仕様に改善しませんか?
※従来工法と比較

冷暖房を抑えてもっと快適に

施工対象
折板屋根の建物/工場・スーパーマーケット・ドラッグストア・コンビニ等

板屋根遮断熱工法の省エネ効果

既存の建物を短期施工・低価格で省エネ仕様に改善することができます。
通常折板屋根は夏の太陽熱を仲間で浸透させ、冬はせっかく暖めた熱も外に逃がしてしまいます。

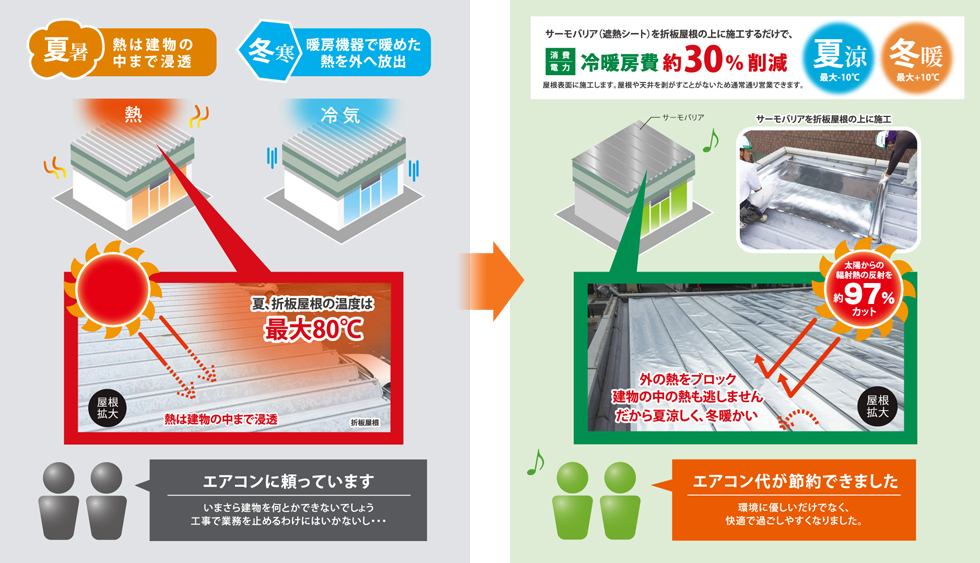

  1. 施工前
    折板屋根は夏の太陽熱を中まで浸透させ、冬はせっかく温めた熱も外に逃がしてしまいます。
  2. 施工後
    サーモバリア(遮熱シート)を屋根に施工すると、遮熱と断熱効果を発揮し、冷暖房費を節約できます。
施工後

暖房費を抑えられる秘密の構造

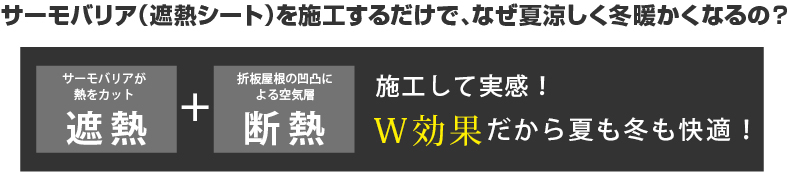

サーモバリア(遮熱シート)を施工するだけで、なぜ夏涼しく冬暖かくなるの?
  1. 夏涼 最大-10℃
  2. 冬暖 最大+10℃

果と性能

サーモバリア遮断熱工法 効果と性能[消費電力の削減][低価格化を実現][短期施工][優れた耐久性][安心の性能]

サーモバリア遮断熱工法は、消費電力の削減はもちろん、従来工法に比べ短期施工・低価格化を実現します。また台風・雪・ひょうにも強く防火・降雨消音効果があり約10年という優れた耐久性を備えています。

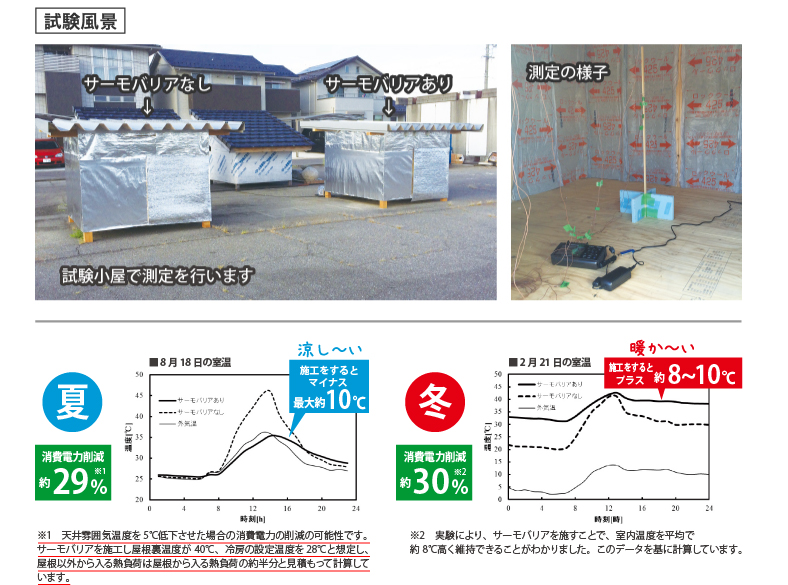

験が証明する省エネ効果(静岡大学)

種試験に耐える、安心の品質

耐圧試験((財)日本建築総合試験所)

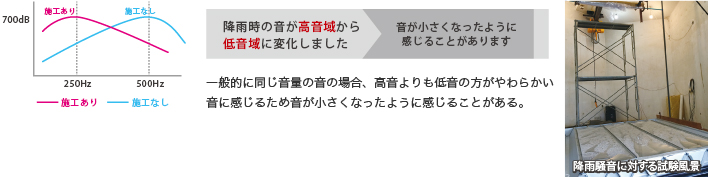

降雨騒音試験((財)日本建築総合試験所)

防火試験((財)日本建築総合試験所)

  1. 防火性能認定(財団法人 日本建築総合試験所<飛び火試験>)を取得しています。建築基準法第68条の25第1項に基づき、同法第63条並びに同法施行令第136条の2の2。
    第一号及び第二号(防火地域又は準防火地域内の建築物の屋根)の規定に適合した国土交通省の認定商品です。(認定番号DR-1858)

耐候性試験(岐阜県工業技術研究所)

  1. スーパーキセノンウェザーメーターにて300時間実施。
    サーモバリアの表面には何も変化はなかった。

対ひょう強度試験((財)日本建築総合試験所)

  1. JIS C 8991に規定される氷球の衝撃に対し、サーモバリアには破れや貫通穴などの破損は発生しなかった。

塩水強度試験(岐阜県工業技術研究所)

  1. JIS Z 2371:2000に準拠しサーモバリアの表面に塩水を48時間にわたり噴霧したが、表面のアルミ箔に浸食は見られなかった。

冷熱衝撃試験(岐阜県工業技術研究所)

  1. 8時間行ったがサーモバリアに著しい変化はなかった。

引張り強度試験(岐阜県産業技術センター)

工方法

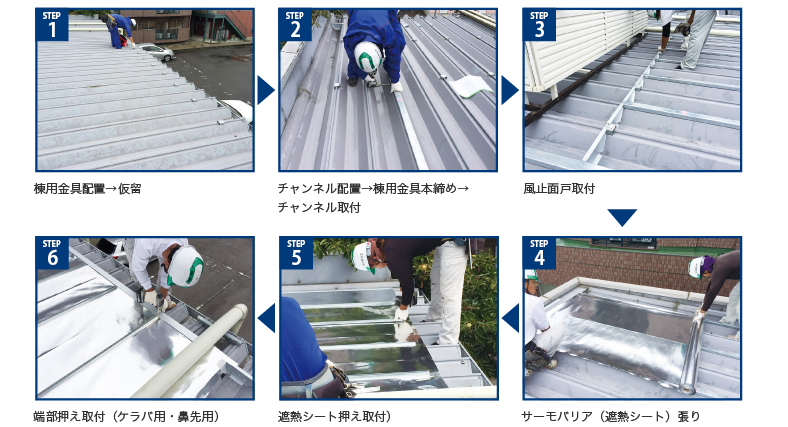

施工方法

法別比較表

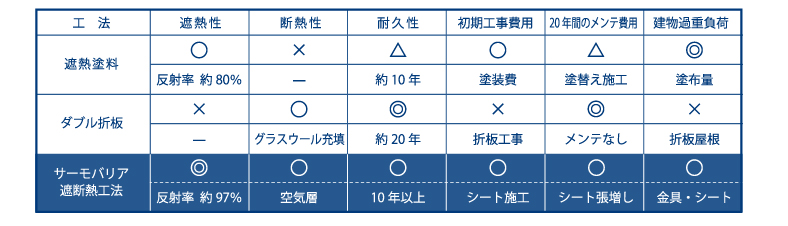

工法別比較表


コーティングしたアルミ箔は反射率が著しく低下します。REFLECTIVITY

静岡大学 中山顕名誉教授談

静岡大学 中山顕名誉教授談

遮熱シートに使用するアルミ箔の腐食を抑える目的で樹脂などを使用しコーティングをすることがありますが、コーティングをするとせっかくのアルミ箔の高い反射性能を著しく低下させることが報告されています。

熱工学専門の静岡大学 中山顕名誉教授によりますとアルミ箔をコーティングすることで反射率が0.1つまり10%と黒体なみに低下するとのことです。

これはアルミ箔の反射率97%が10分の1程度に減少することを意味します。
*詳しくは「サーモバリアが有する高い反射率について」をご覧ください。

スカイ工法は飛行機に対する航空障害はありますか?

スカイ工法のシートによる太陽の反射光が航空機への障害になるかについて法的な規制があるか国の機関に確認したところ規制する法律は一切ないとのことでした。また航空機のパイロットの視覚妨害の可能性についても太陽を直視する以上の光でなければ問題ないとの見解でした。

マンション等に反射して人の目を傷めることはありますか?

以前コンビニエンスストアの屋根にサーモバリアを取付けました。
マンションの南側の屋根で、太陽の光の反射でマンションの住人の方に迷惑をお掛けすると思い、事前に問題が発生した時にご連絡をいただくようお伝えしましたが、何のクレームもありませんでした。 実際サーモバリアに反射した太陽の光は、池や湖の水面に反射する太陽の光と似た程度で、目に突き刺す程の光ではありません。また太陽は動いていますので、光が当たり続けることもありません。
